DNSViz: A DNS visualization tool

cmdns.dev.dns-oarc.net

DNSSEC options (hide)
  1. |?|
  2. |?|
  3. |?|
  4. |?|
  5. |?|
  6. |?|
  7. |?|
  8. |?|
  9. |?|
  10. |?|
Notices
DNSSEC Authentication Chain

RRset statusRRset status

Secure (4)
  • cmdns.dev.dns-oarc.net/A
  • cmdns.dev.dns-oarc.net/AAAA
  • cmdns.dev.dns-oarc.net/NS
  • cmdns.dev.dns-oarc.net/SOA

DNSKEY/DS/NSEC statusDNSKEY/DS/NSEC status

Secure (16)
  • ./DNSKEY (alg 8, id 20326)
  • ./DNSKEY (alg 8, id 30903)
  • ./DNSKEY (alg 8, id 5613)
  • cmdns.dev.dns-oarc.net/DNSKEY (alg 8, id 26460)
  • cmdns.dev.dns-oarc.net/DNSKEY (alg 8, id 61882)
  • cmdns.dev.dns-oarc.net/DS (alg 8, id 61882)
  • dev.dns-oarc.net/DNSKEY (alg 8, id 25608)
  • dev.dns-oarc.net/DNSKEY (alg 8, id 65191)
  • dev.dns-oarc.net/DS (alg 8, id 65191)
  • dns-oarc.net/DNSKEY (alg 13, id 13977)
  • dns-oarc.net/DNSKEY (alg 13, id 53209)
  • dns-oarc.net/DNSKEY (alg 13, id 6048)
  • dns-oarc.net/DS (alg 13, id 13977)
  • net/DNSKEY (alg 13, id 34730)
  • net/DNSKEY (alg 13, id 37331)
  • net/DS (alg 13, id 37331)

Delegation statusDelegation status

Secure (4)
  • . to net
  • dev.dns-oarc.net to cmdns.dev.dns-oarc.net
  • dns-oarc.net to dev.dns-oarc.net
  • net to dns-oarc.net

DNSKEY legend

Full legend
SEP bit setSEP bit set
Revoke bit setRevoke bit set
Trust anchorTrust anchor
Download: png | svg
Warning JavaScript is required to make the graph below interactive.

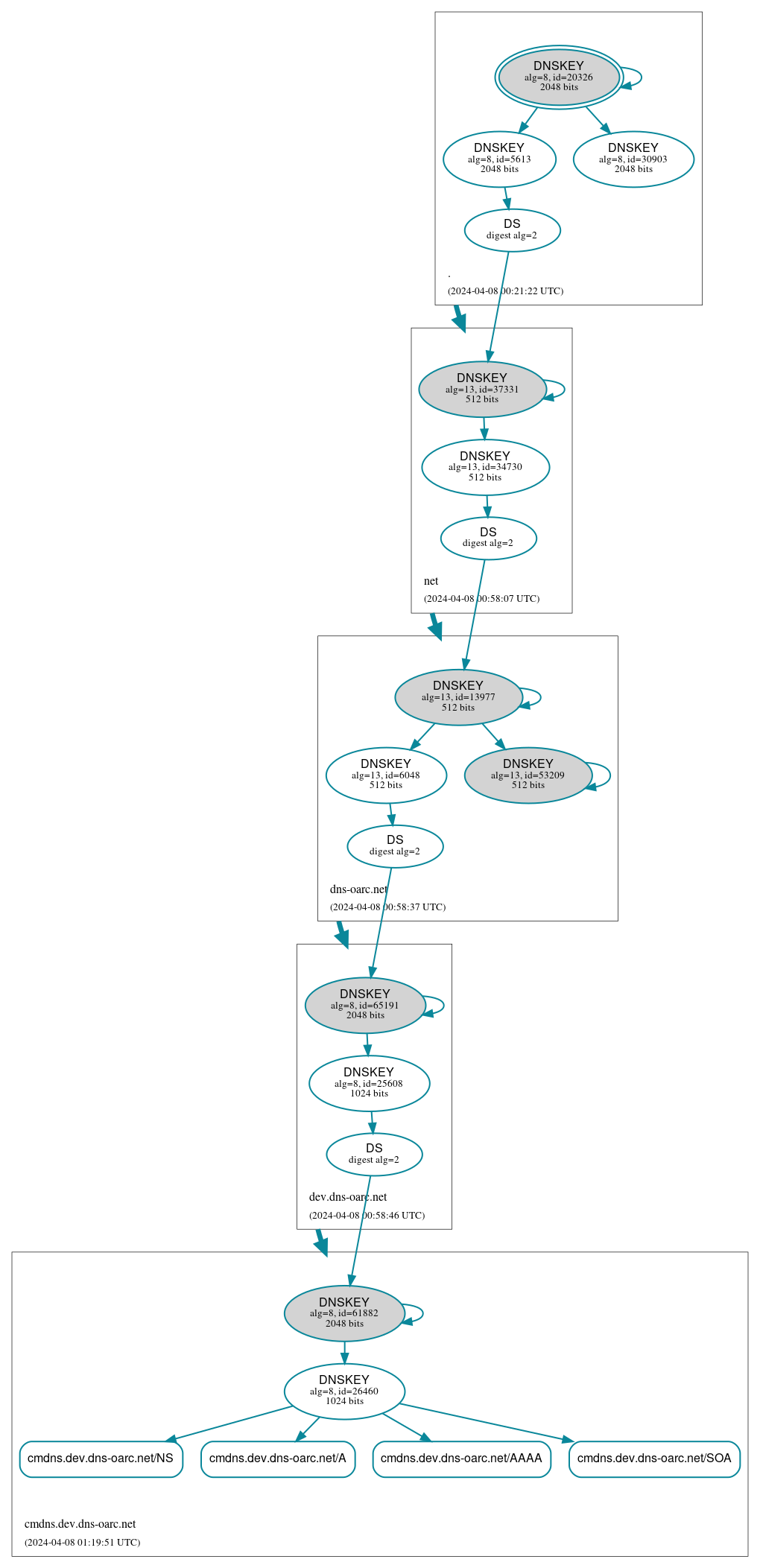

DNSSEC authentication graph
